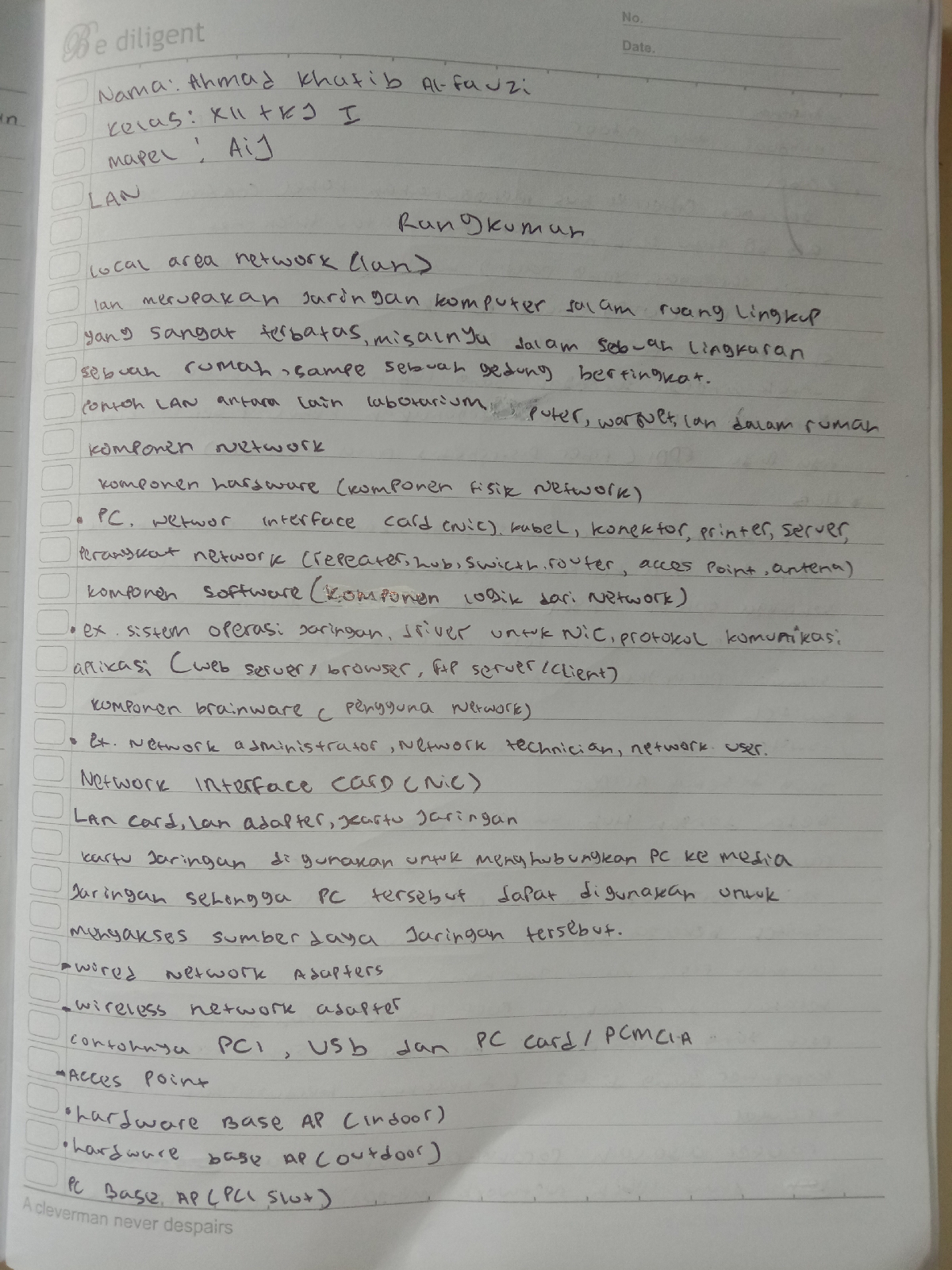

RANGKUMAN LAN
LAN (LOCAL AREA NETWORK)
LAN merupakan jaringan komputer dalam ruang lingkup yang sangat terbatas, misalnya dalam sebuah ruangan, sebuah rumah, sampai sebuah gedung bertingkat. Jangkauan LAN adalah 10-300 meter. Contoh LAN, antara lain laboratorium komputer, warnet, LAN dalam sebuah rumah, LAN kelompok kerja sebuah divisi perusahaan, sampai LAN yang menghubungkan seluruh komputer dalam sebuah gedung bertingkat. Jika sudah beda gedung namun masih satu kompleks maka tidak lagi tepat disebut sebagai LAN melainkan CAN.Pembahasan selanjutnya mengenai berbagai komponen network, interkoneksi komponen-komponen tersebut, sampai mekanisme komunikasi data pada LAN.
KOMPONEN NETWORK
Komponen Hardware (Komponen fisik network)
▪ PC, Network Interface Card (NIC), kabel, konektor, printer, server, perangkat network (repeater, hub, switch, router, access point, antena).
Komponen Software (Komponen logik dari network)
▪ Ex. Sistem operasi jaringan, driver untuk NIC, protokol komunikasi, aplikasi (webserver/browser, ftp server/client).
Komponen Brainware (Pengguna network)
▪ Ex. Network administrator, network technician, network user.
NETWORK INTERFACE CARD (NIC)
Network Interface Card a.k.a LAN Card, LAN Adapter, Kartu Jaringan.
Kartu jaringan digunakan untuk menghubungkan PC ke media jaringan sehingga PC tersebut dapat digunakan
untuk mengakses sumber daya jaringan tersebut.
KABEL
Jaringan Ethernet Bus menggunakan kabelcoaxial, yaitu RG-58 atau thin-net dan RG-8 atau thick-net.Kabel jaringan yang paling banyak dipakai adalah Unshielded Twisted Pair (UTP). Untuk pemakaian luargedung
digunakan Shielded Twisted Pair (STP).
Untuk kinerja jaringan yang lebih optimal dengan bandwith yang lebih besar dapat digunakan kabel fiber optik, misalnya pada FDDI (Fiber Distributed Data Interfaces)
Hub
• HUB adalah perangkat yang digunakan untuk menghubungkan lebih dari dua komputer. HUB bekerja
dengan metode broadcast, sehingga sebuah sinyal yang masuk ke dalam HUB akan keluar melalui seluruh port
yang terdapat pada HUB tersebut.
• Semua perangkat berada dalam satu collision domain
Switch
SWITCH adalah istilah dagang/pasar untuk perangkat
network yang disebut BRIDGE.
• Beda dengan HUB, Switch tidak akan
membroadcast frame ke port lain yang dimiliki oleh SWITCH tersebut.
• Setiap port pada switch merupakan collision domain tersendiri.
• SWITCH bekerja dengan mengacu pada tabel MAC Address (alamat fisik kartu jaringan), jadi sebuah sinyal
yang berasal dari sebuah port hanya akan dikeluarkan ke port yang sesuai, yakni port yang disana terkoneksi
komputer yang dituju (dibedakan berdasarkan MAC Address).
• Untuk mengatasi collision dan
meningkatkan kinerja jaringan
digunakan SWITCH.
• Bridge (Switch) menjadi jembatan penghubung antara dua segmen jaringan yang masing-masing segmennya dibentuk oleh sebuah Hub.
• Bridge akan meneruskan frame (data) dari satu segmen ke segmen lainnya, hanya jika alamat asal (source MAC
address) dan alamat tujuan (destination MAC address) berbeda segmen.
• Jika alamat asal dan alamat tujuan berada dalam satu segmen, Bridge tidak akan meneruskannya.
Router
• Router adalah perangkat yang
dapat menggabungkan dua atau
lebih network menjadi sebuah
internetwork.
• Jadi, Router adalah perangkat yang
dapat digunakan untuk membentuk
sebuah internetwork.
• Dengan menggunakan Router,
sebuah jaringan yang besar
(jaringan dengan jumlah host yang
sangat banyak) dapat dipecah
menjadi dua atau lebih jaringan.
• Dengan memecah jaringan besar menjadi dua atau lebih
jaringan yang lebih kecil, lalu lintas data dapat diatur
dengan lebih baik sehingga kinerja jaringan meningkat.
TOPOLOGI FISIK JARINGAN
Topologi fisik jaringan adalah pola
hubungan atau interkoneksi dari komponen komponen fisik pembentuk jaringan atau skema pengkabelan komponen jaringan pada jaringan wired .Topologi yang paling sederhana merupakan pola interkoneksi dari network yang paling sederhana, yakni network yang hanya memiliki 2 host dan tanpa menggunakan perangkat jaringan.
Hubungan kedua host tersebut disebut point to point dan topologi yang terbentuk disebut topologi Line.
Macam -macam topologi
1.topologi ring
2.topologi mesh
3. topologi star
4.topologi tree
5.topologi broadcast
6.topologi hirarki
7.topologo point to point
CSMA/CD
CSMA/CD (Carrier Sense Multiple Access with Collision
Detection), merupakan sebuah metode kendali akses, yakni
metode yang menjelaskan bagaimana aturan dalam
pengaksesan media jaringan yang memiliki 2 prinsip dasar,
yaitu:
▪mengindra (sensing) media jaringan, dan
▪mendeteksi terjadinya tabrakan data (collision)
Sebuah node yang ingin mengirimkan datanya ke jaringan, akan mengindra media. Node ini hanya akan mengirimkan datanya jika media jaringan sedang kosong. Jika ternyata ada node lain yang sedang mengirimkan data, ia akan menunggu dengan menetapkan waktu tunggu tertentu.
Setiap node selalu mengindra media jaringan, sehingga terjadinya
collision akan diketahui. Jika terjadi
collision, setiap node akan
menginformasikan terjadinya collision dan menunggu dalam selang waktu yang acak.
